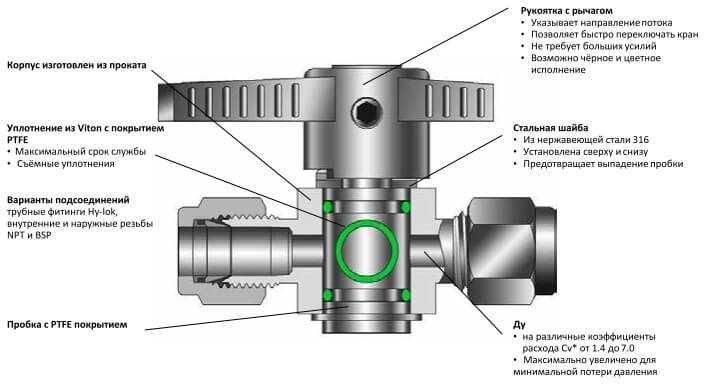

Пробковые краны серии Plug.
Особенности:
- Диапазон давления до 207 бар при 21 °С
- Диапазон температур от -23°С до 204°С со стандартном уплотнением из материала Viton покрытым PTFE
- Простая установка и обслуживание
- Маленький и компактный корпус
- Материал корпуса - нержавеющая сталь или латунь
- 100% заводская проверка на герметичность
- Рабочее давление до 100Па при температуре -60°С
Таблица размеров
| Заказной код | Ду, мм | Cv* | Подсоединения Входные / Выходные | Размеры, мм | |||||||||
| L | L1 | L2 | C | D | H | F | F1 | W | |||||
| P1V | H - 2T | 4,4 | 0,2 | 1/8” фитинг Hy-Lok | 50,6 | 25,3 | 25,3 | 12,5 | 10 | 41,5 | 47 | 30 | 20 |
| M - 2N | 4,4 | 1,0 | 1/8” NPT наружная | 39,4 | 19,7 | 19,7 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| F - 2N | 4,4 | 1,0 | 1/8” NPT внутренняя | 45,2 | 22,6 | 22,6 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| H - 4T | 4,4 | 1,4 | 1/4” фитинг Hy-Lok | 55,2 | 27,6 | 27,6 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| MH - 4N4T | 4,4 | 1,4 | 1/4” NPT наружная / 1/4” фитинг Hy-Lok | 51,8 | 24,2 | 27,6 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| M - 4N | 4,4 | 0,9 | 1/4” NPT наружная | 48,4 | 24,2 | 24,2 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| F - 4N | 4,4 | 0,9 | 1/4” NPT внутренняя | 53,0 | 26,5 | 26,5 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| F - 4R | 4,4 | 0,9 | 1/4” ISO внутренняя | 56,0 | 28,0 | 28,0 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| MF - 4N | 4,4 | 0,9 | 1/4” NPT наружная / 1/4” NPT внутренняя | 50,7 | 24,2 | 26,5 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| H - 6M | 4,4 | 1,4 | 6мм фитинг Hy-Lok | 55,4 | 27,7 | 27,7 | 12,5 | 10 | 41,5 | 47 | 30 | 20 | |
| P2V | F - 4N | 7,2 | 3,6 | 1/4” NPT внутренняя | 60,4 | 30,2 | 30,2 | 17,5 | 15 | 57,5 | 64 | 39 | 30 |
| H - 6T | 7,2 | 7,0 | 3/8” фитинг Hy-Lok | 68,4 | 34,2 | 34,2 | 17,5 | 15 | 57,5 | 64 | 39 | 30 | |
| H - 8T | 7,2 | 4,0 | 1/2” фитинг Hy-Lok | 74,0 | 37,0 | 37,0 | 17,5 | 15 | 57,5 | 64 | 39 | 30 | |
| M - 8N | 7,2 | 2,3 | 1/2” NPT наружная | 68,2 | 34,1 | 34,1 | 17,5 | 15 | 57,5 | 64 | 39 | 30 | |
| F - 8N | 7,2 | 2,3 | 1/2” NPT внутренняя | 73,2 | 36,6 | 36,6 | 17,5 | 15 | 57,5 | 64 | 39 | 30 | |
| F - 8R | 7,2 | 2,3 | 1/2” ISO внутренняя | 79, | 39,9 | 39,9 | 17,5 | 15 | 57,5 | 64 | 39 | 30 | |
| H - 10M | 7,2 | 5,7 | 10мм фитинг Hy-Lok | 68,6 | 34,3 | 34,3 | 17,5 | 15 | 57,5 | 64 | 39 | 30 | |
| H - 12M | 7,2 | 4,3 | 12мм фитинг Hy-Lok | 74,2 | 37,1 | 37,1 | 17,5 | 15 | 57,5 | 64 | 39 | 30 | |
