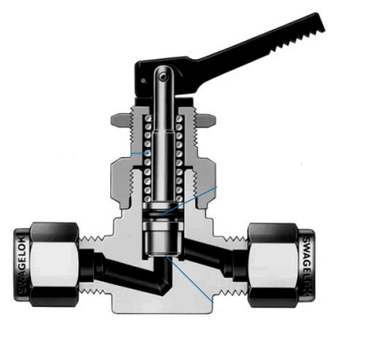

Характеристики
• Компактная прочная конструкция
• Быстро открываются и закрываются
• Размеры условных проходов от 2,0 до 6,4 мм (от 0,080 до 0,250 дюйма)
• Коэффициенты расхода (Cv) от 0,11 до 0,70
• Прямая, угловая, трехканальная конфигурации
• Пневматические приводы
• Трубные обжимные фитинги Swagelok®, внутренняя резьба NPT, наружная резьба NPT и торцевые соединения смешанного типа.
| Торцевые соединения | C v | Условный проход мм (дюймы) | Код заказа | Габариты, мм (дюймы) | ||||||||
| Вход/выход | Размер | A | B | B1 | C | D | E | G | H | |||
| Дюймовые трубные обжимные фитинги Swagelok | 1/8 дюйма | 0,11 | 2,0 (0,080) | SS-OGS2 | 49,8 (1,96) | 24,9 (0,98) | 32,8 (1,29) | 23,4 (0,92) | 7,9(0,31) | 13,5 (0,53) | 72,9 (2,87) | |
| 1/4 дюйма | 0,20 | 3,2 (0,125) | SS-1GS4 | 57,4 (2,26) | 28,7 (1,13) | 38,1 (1,50) | 21,8 (0,86) | 9,5(0,38) | 71,4 (2,81) | |||
| 3/8 дюйма | 0,70 | 6,4 (0,250) | SS-1GS6 | 65,5 (2,58) | 32,8 (1,29) | 45,5 (1,79) | 26,9 (1,06) | 12,7 (0,50) | 16,8 (0,66) | 90,4 (3,56) | ||
| 1/2 дюйма | 0,70 | 6,4 (0,250) | SS-1GS8 | 71,1 (2,80) | 35,6 (1,40) | 48,3 (1,90) | ||||||
| Метрические трубные обжимные фитинги Swagelok | 3 мм | 0,11 | 2,0 (0,080) | SS-OGS3MM | 49,8 (1,96) | 24,9 (0,98) | 32,8 (1,29) | 23,4 (0,92) | 7,9(0,31) | 13,5 (0,53) | 72,9 (2,87) | |
| 6 мм | 0,20 | 3,2 (0,125) | SS-1GS6MM | 57,4 (2,26) | 28,7 (1,13) | 38,1 (1,50) | 21,8 (0,86) | 9,5(0,38) | 71,4 (2,81) | |||
| 8 мм | 0,20 | 3,2 (0,125) | SS-1GS8MM | 56,4 (2,22) | 28,2 (1,11) | 37,6 (1,48) | ||||||
| 10 мм | 0,70 | 6,4 (0,250) | SS-1GS10MM | 69,1 (2,72) | 34,5 (1,36) | 47,2 (1,86) | 26,9 (1,06) | 12,7 (0,50) | 16,8 (0,66) | 90,4 (3,56) | ||
| 12 мм | 0,70 | 6,4 (0,250) | SS-1GS12MM | 74,2 (2,92) | 37,1 (1,46) | 49,8 (1,96) | ||||||
| Внутренняя резьба NPT | 1/8 дюйма | 0,20 | 3,2 (0,125) | SS-1GF2 | 41,4 (1,63) | 20,6 (0,81) | 30,2 (1,19) | 21,8 (0,86) | 9,5(0,38) | 13,5 (0,53) | 71,4 (2,81) | |
| 1/4 дюйма | 0,70 | 6,4 (0,250) | SS-1GF4 | 53,8 (2,12) | 26,9 (1,06) | 39,6 (1,56) | 26,9 (1,06) | 12,7 (0,50) | 16,8 (0,66) | 90,4 (3,56) | ||
| Наружная резьба NPT | 1/8 дюйма | 0,11 | 2,0 (0,080) | SS-OGM2 | 38,1 (1,50) | 19,0 (0,75) | 27,0 (1,06) | 23,4 (0,92) | 7,9 (0,31) | 13,5 (0,53) | 72,9 (2,87) | |
| 1/8 дюйма | 0,20 | 3,2 (0,125) | SS-1GM2 | 43,7 (1,72) | 21,8 (0,86) | 31,2 (1,23) | 21,8 (0,86) | 9,5(0,38) | 71,4 (2,81) | |||
| 1/4 дюйма | 0,20 | 3,2 (0,125) | SS-1GM4 | 49,8 (1,96) | 24,9 (0,98) | 34,5 (1,36) | ||||||
| 3/8 дюйма | 0,70 | 6,4 (0,250) | SS-1GM6 | 57,2 (2,25) | 28,4 (1,12) | 41,1 (1,62) | 26,9 (1,06) | 12,7 (0,50) | 16,8 (0,66) | 90,4 (3,56) | ||
| Наружная резьба NPT/ трубный фитинг Swagelok | 1/8 дюйма | 0,11 | 2,0 (0,080) | SS-OGM2-S2 | 43,9 (1,73) | 19,0 (0,75) | 24,9 (0,98) | 32,8 (1,29) | 23,4 (0,92) | 7,9(0,31) | 13,5 (0,53) | 72,9 (2,87) |
| 1/4 дюйма | 0,20 | 3,2 (0,125) | SS-1GM4-S4 | 53,6 (2,11) | 24,9 (0,98) | 28,7 (1,13) | 38,1 (1,50) | 21,8 (0,86) | 9,5(0,38) | 71,4 (2,81) | ||
| Наружная/ внутренняя резьба NPT | 1/8 дюйма | 0,20 | 3,2 (0,125) | SS-1GM2-F2 | 41,4 (1,63) | 20,6 (0,81) | 30,2 (1,19) | 21,8 (0,86) | 9,5(0,38) | 71,4 (2,81) | ||
