Клапан обратный плунжерный серии СН

Торцевые соединения

Номинальные параметры давления

при 37°C (100°F)

бары (фунты на кв. дюйм, ман.)

Основной код заказа

Серия

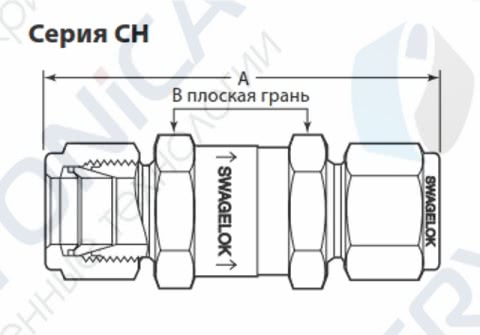

Габариты

мм (дюймы)

Тип

Размер

A

B, дюймы

Дюймовый трубный обжимной фитинг Swagelok

1/8 дюйма

413 (6000)

SS-CHS2-

CH4

57,7 (2,27)

11/16

1/4 дюйма

SS-CHS4-

61,7 (2,43)

3/8 дюйма

SS-CHS6-

CH8

69,9 (2,75)

1

1/2 дюйма

SS-CHS8-

75,2 (2,96)

3/4 дюйма

344 (5000)

SS-CHS12-

CH16

89,4 (3,52)

1 5/8

1 дюйма

323 (4700)

SS-CHS16-

98,6 (3,88)

Метрический трубный обжимной фитинг Swagelok

6 мм

413 (6000)

SS-CHS6MM-

CH4

61,7 (2,43)

11/16

8 мм

SS-CHS8MM-

CH8

68,6 (2,70)

1

10 мм

SS-CHS10MM-

71,1 (2,80)

12 мм

SS-CHS12MM-

75,2 (2,96)

22 мм

337 (4900)

SS-CHS22MM-

CH16

88,4 (3,48)

1 5/8

25 мм

316 (4600)

SS-CHS25MM-

98,6 (3,88)

Внутренняя резьба

NPT

1/4 дюйма

413 (6000)

SS-CHF4-

CH4

54,1 (2,13)

11/16

3/8 дюйма

365 (5300)

SS-CHF6-

CH8

64,8 (2,55)

1

1/2 дюйма

337 (4900)

SS-CHF8-

77,0 (3,03)

1 1/16

3/4 дюйма

316 (4600)

SS-CHF12-

CH16

82,0 (3,23)

1 5/8

1 дюйма

303 (4400)

SS-CHF16-

97,3 (3,83)

Наружная резьба NPT

1/8 дюйма

413 (6000)

SS-CHM2-

CH4

45,5 (1,79)

11/16

1/4 дюйма

SS-CHM4-

55,1 (2,17)

3/8 дюйма

SS-CHM6-

CH8

59,9 (2,36)

1

1/2 дюйма

SS-CHM8-

69,3 (2,73)

3/4 дюйма

344 (5000)

SS-CHM12-

CH16

83,6 (3,29)

1 5/8

1 дюйма

SS-CHM16-

93,2 (3,67)

Внутренняя резьба ISO

1/4 дюйма

413 (6000)

SS-CHF4RT-

CH4

57,9 (2,28)

11/16

1/2 дюйма

351 (5100)

SS-CHF8RT-

CH8

83,6 (3,29)

1 1/16

3/4 дюйма

330 (4800)

SS-CHF12RT-

CH16

90,2 (3,55)

1 5/8

1 дюйма

303 (4400)

SS-CHF16RT-

97,3 (3,83)

Наружная резьба ISO

1/4 дюйма

413 (6000)

SS-CHM4RT-

CH4

55,1 (2,17)

11/16

1/2 дюйма

SS-CHM8RT-

CH8

69,3 (2,73)

1

3/4 дюйма

344 (5000)

SS-CHM12RT-

CH16

85,1 (3,35)

1 5/8

1 дюйма

SS-CHM16RT-

93,2 (3,67)

Внутренняя резьба SAE/ MS

1/2 дюйма

316 (4600)

SS-CHF8ST-

CH8

69,6 (2,74)

1

Наружная резьба SAE/MS

1/2 дюйма

316 (4600)

SS-CHM8ST-

63,0 (2,48)

Фитинг с торцевым уплотнением VCO

с наружной резьбой

1/4 дюйма

413 (6000)

SS-CHVCO4-

CH4

50,3 (1,98)

11/16

1/2 дюйма

SS-CHVCO8-

CH8

59,7 (2,35)

1

3/4 дюйма

344 (5000)

SS-CHVCO12-

CH16

73,7 (2,90)

1 5/8

1 дюйма

SS-CHVCO16-

Фитинг с торцевым уплотнением VCR

с наружной резьбой

1/4 дюйма

413 (6000)

SS-CHVCR4-

CH4

57,9 (2,28)

11/16

1/2 дюйма

296 (4300)

SS-CHVCR8-

CH8

69,3 (2,73)

1

3/4 дюйма

254 (3700)

SS-CHVCR12-

CH16

96,0 (3,78)

1 5/8
