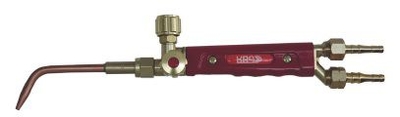

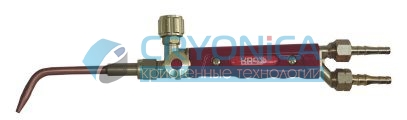

Горелки газопламенные универсальные типов Г2С-М (малой мощности) и Г3С (средней мощности), именуемые в дальнейшем - горелки, предназначены для ручных процессов ацетилено-кислородной сварки, пайки, нагрева и других видов газопламенной обработки металлов.
Горелки газопламенные универсальные типов Г2С-М (малой мощности) и Г3С (средней мощности), именуемые в дальнейшем - горелки, предназначены для ручных процессов ацетилено-кислородной сварки, пайки, нагрева и других видов газопламенной обработки металлов.
Преимущества горелок Г2С и Г3С:
- Металлическая ручка
- Российские стандарты наконечников
- Универсальный ниппель для присоединения рукавов Ø 6,3 или 9,0 мм
- Европейский дизайн
- Наличие запчастей
- Легкость замены наконечников
Тип наконечников для горелки Г2С-Мини - № 0,1,2 цельнотянутые.
Подсоединение кислорода М16х1,5.
Подсоединение горючего газа М16х1,5 LH.
Толщина свариваемого металла: 0,5-9,0 мм
Технические характеристики горелок
|
Параметры |
Значение для наконечника, № |
|||||||
|
0А |
1А |
2А |
3А |
4А |
5А |
6А |
||
|
Толщина свариваемого металла, мм |
0-0,5 |
0,5-2 |
2-4 |
4-9 |
9-12 |
12-15 |
15-18 |
|
|
Давление на входе не менее, МПа |
-кислорода
-ацетилена |
0,1-0,8 |
||||||
|
0,01-0,1 |
||||||||
|
Расход, м3/час |
-кислорода -ацетилена |
0,03 0,04 |
0,10 0,12 |
0,24 0,28 |
0,49 0,58 |
0,86 1,05 |
1,10 1,21 |
1,65 2,00 |
|
Длина ядра пламени, мм, не более |
6 |
7 |
8 |
10 |
12 |
14 |
15 |
|
|
Габаритные размеры с наконечником №6, мм, не более |
444х70х54 |
|||||||
|
Внутренний диаметр присоединительных рукавов, мм |
6,3 или 9 |
|||||||
